TD-Tester – прибор для комплексной диагностики силовых трансформаторов

Переносной диагностический прибор марки TD-Tester предназначен для проведения диагностических испытаний силовых трансформаторов в процессе комплексных обследований. Он является базовым прибором в составе комплекса переносного диагностического оборудования производства компании ДИМРУС, предназначенного для проведения таких обследований.

Основные диагностические функции переносного прибора марки TD-Tester

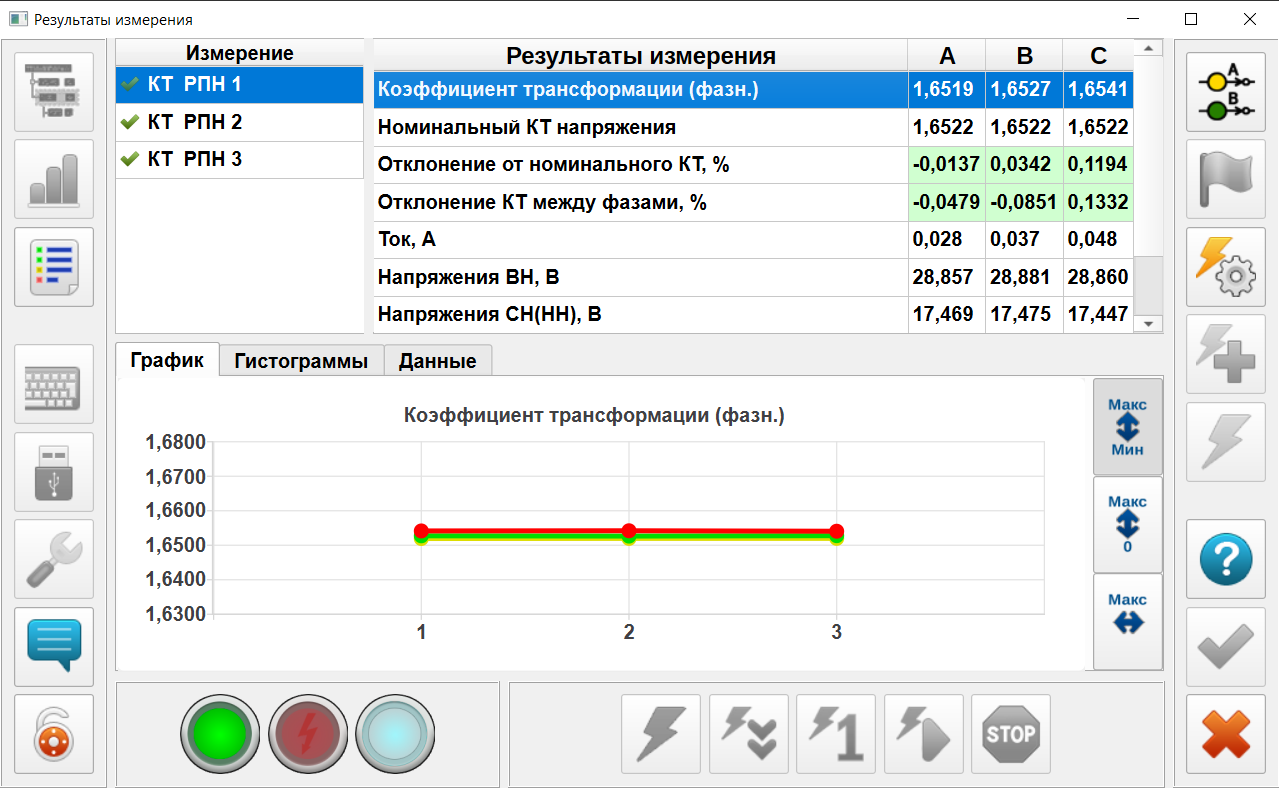

• Подготовка к проведению диагностических работ: определение группы соединений обмоток, коэффициента трансформации, определение сопротивления обмоток, размагничивание сердечника.

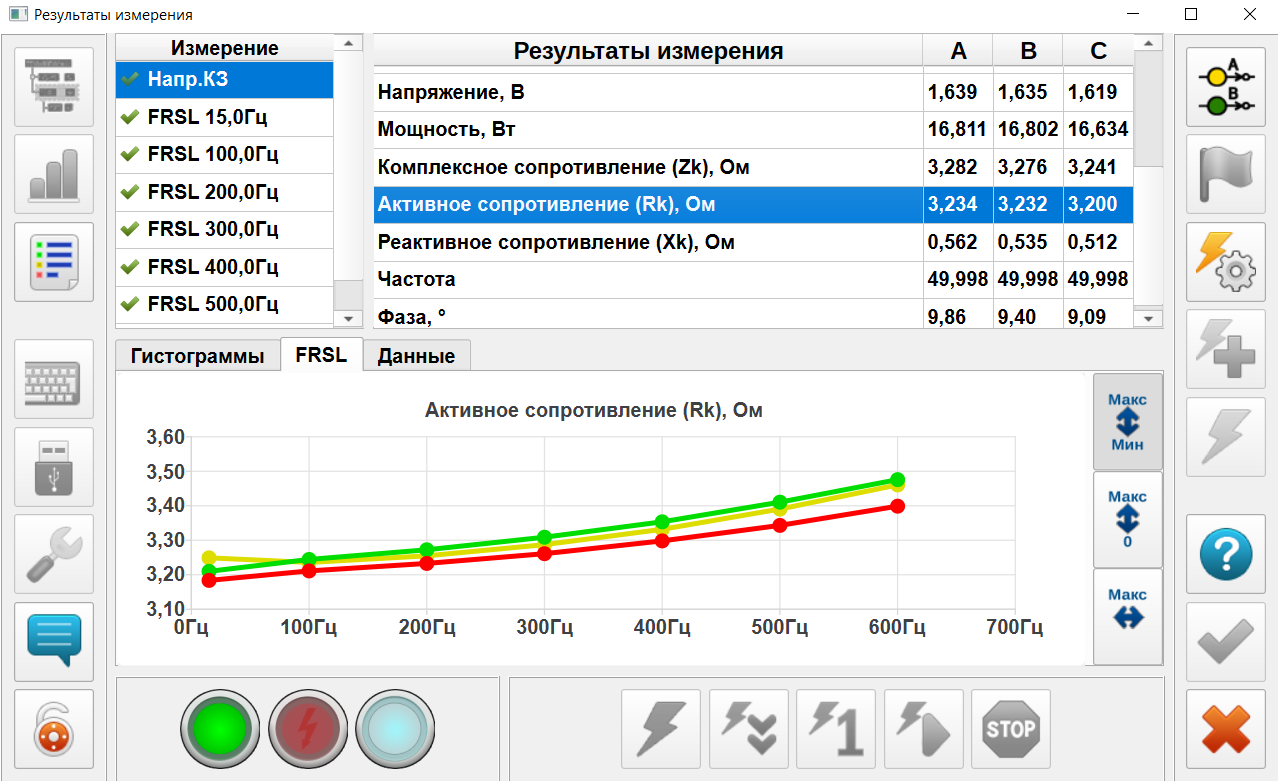

• Определение параметров схемы замещения силового трансформатора по режимам холостого хода и опытного короткого замыкания. Контроль нарушений геометрической формы обмоток по величине Zk и по результатам проведения FRSL теста.
• Контроль технического состояния устройства РПН силового трансформатора, включая DRM тест, выполняемый без вскрытия бака РПН.
• Контроль качества прессовки обмоток, определение технического состояния маслонасосов и вентиляторов, оценка целостности и состояния конструктивных элементов трансформатора по вибрационным параметрам.

Для практической реализации этих диагностических возможностей прибор TD-Tester имеет целый ряд конструктивных и алгоритмических особенностей:

• Наличие встроенного трехфазного источника напряжения регулируемой амплитуды и частоты повышает автономность работы прибора при проведении различных испытаний и тестов.

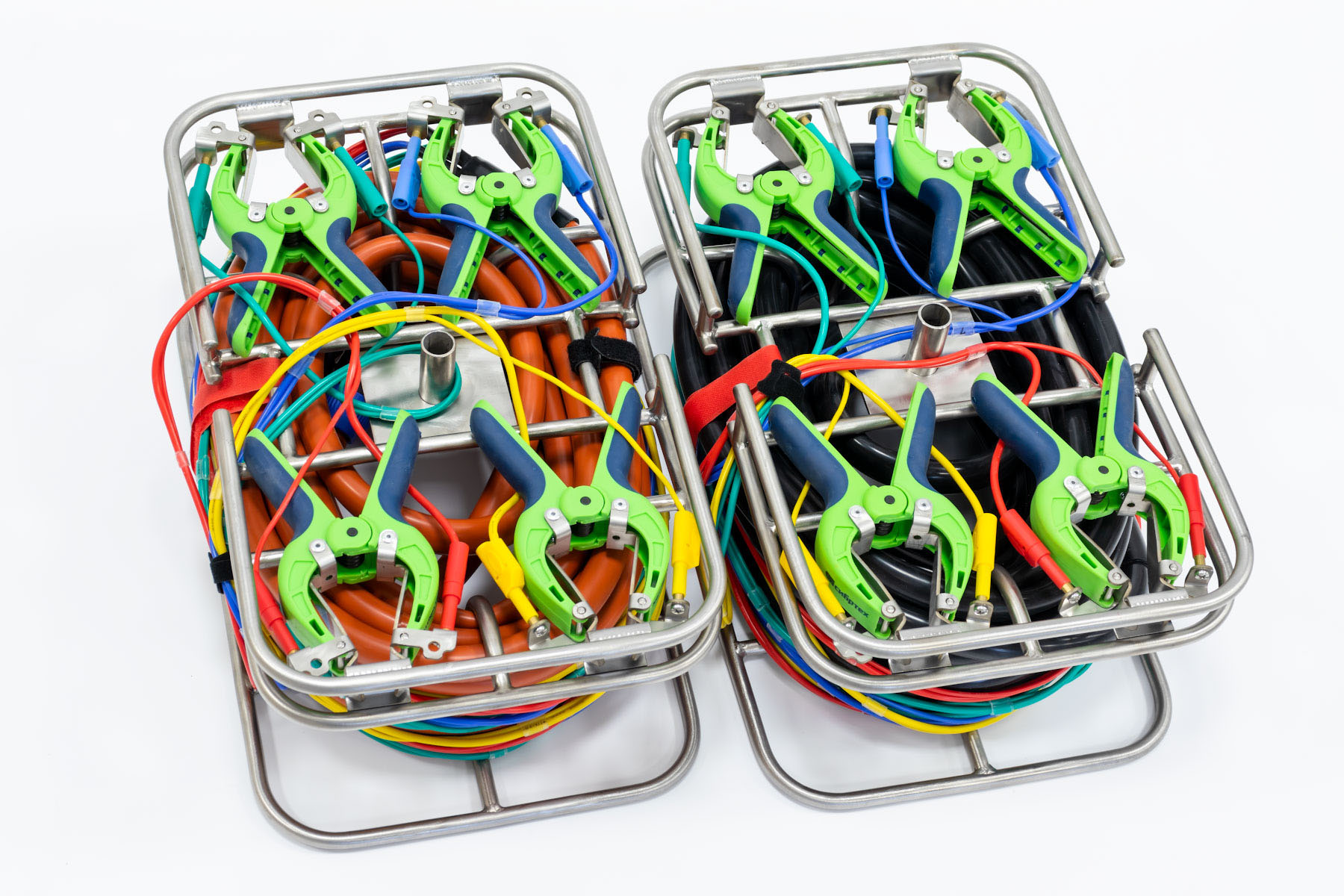

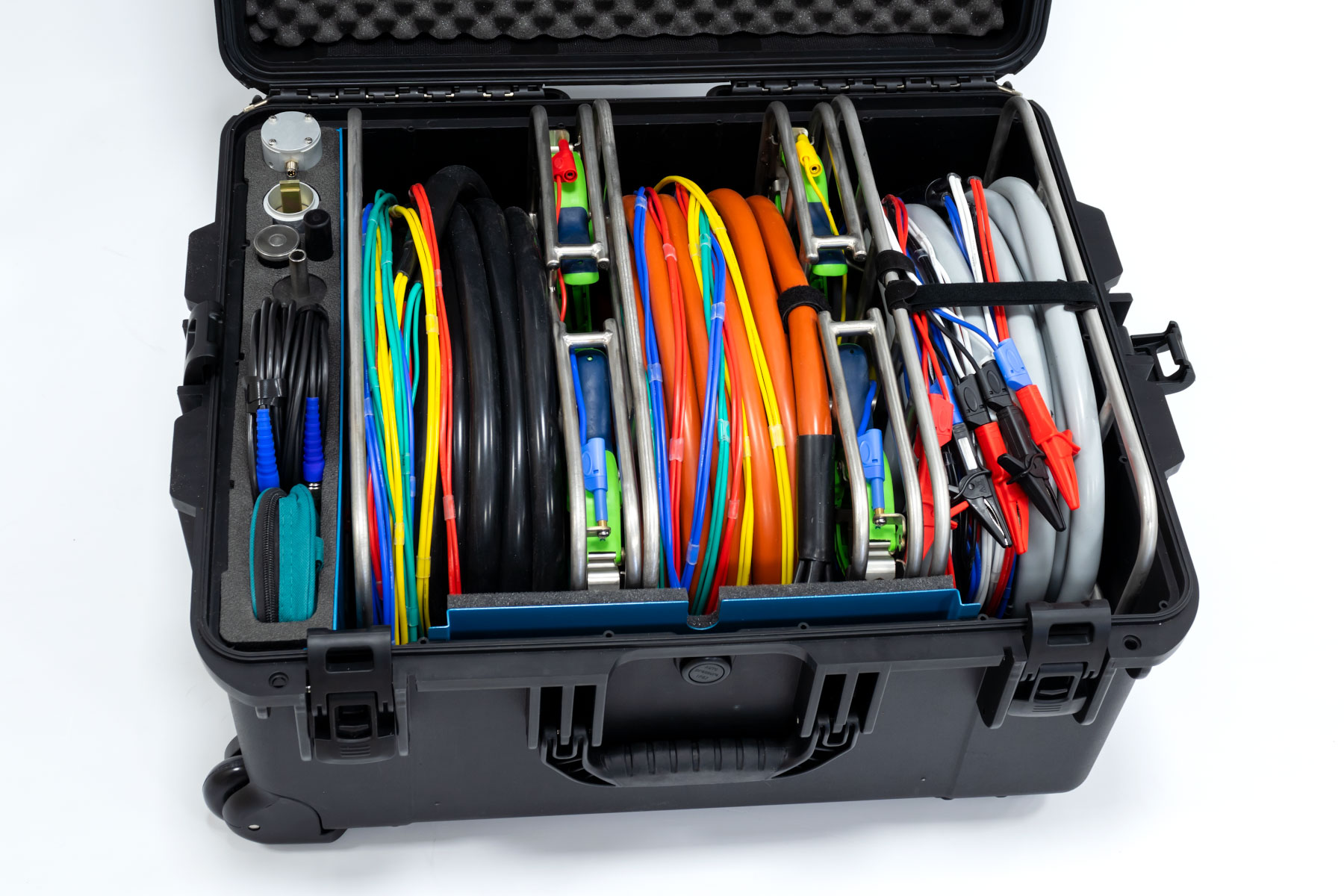

• Универсальность схемных решений внутри прибора и простота подключения к трансформатору. Для проведения большинства тестов достаточно подключить два комплексных трехфазных измерительных кабеля к вводам обмоток ВН и НН трансформатора. После этого все коммутации и переключения при модификациях измерительных схем делаются внутри прибора.

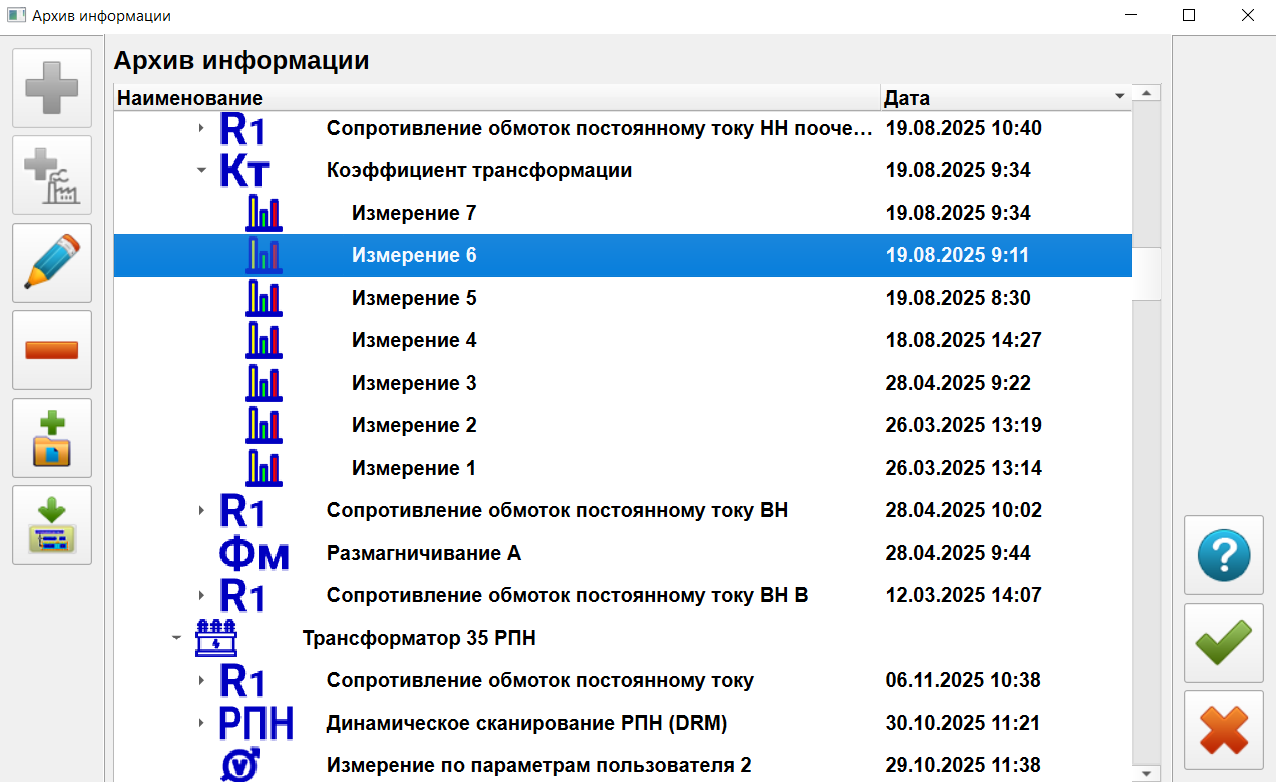

• Встроенное программное обеспечение прибора TD-Tester имеет полный набор расчетных и экспертных алгоритмов, что позволяет проводить все необходимые измерения и расчеты автоматически и автономно. Окончательный экспертный анализ выполненных диагностических тестов также производится в приборе в автоматическом режиме.

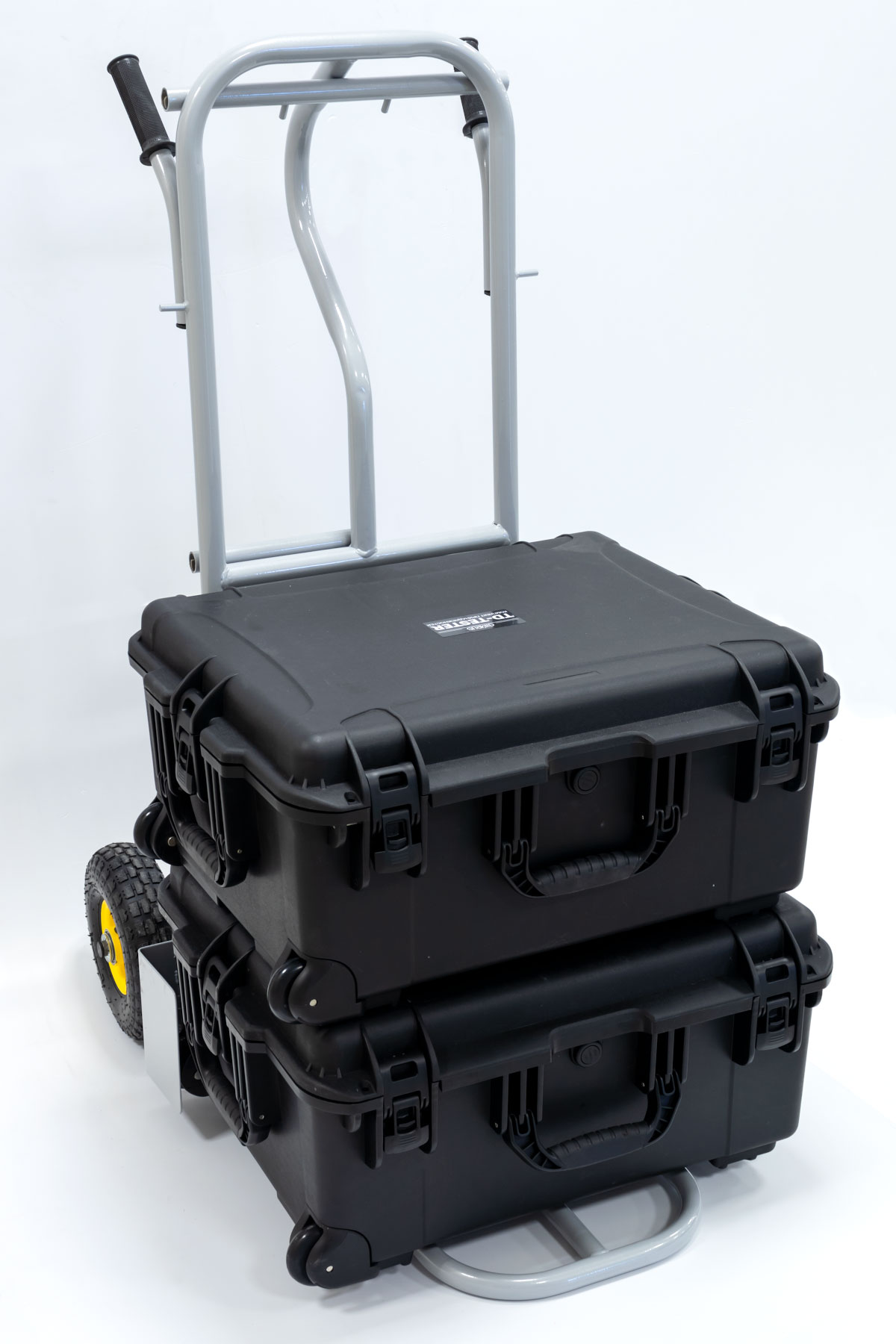

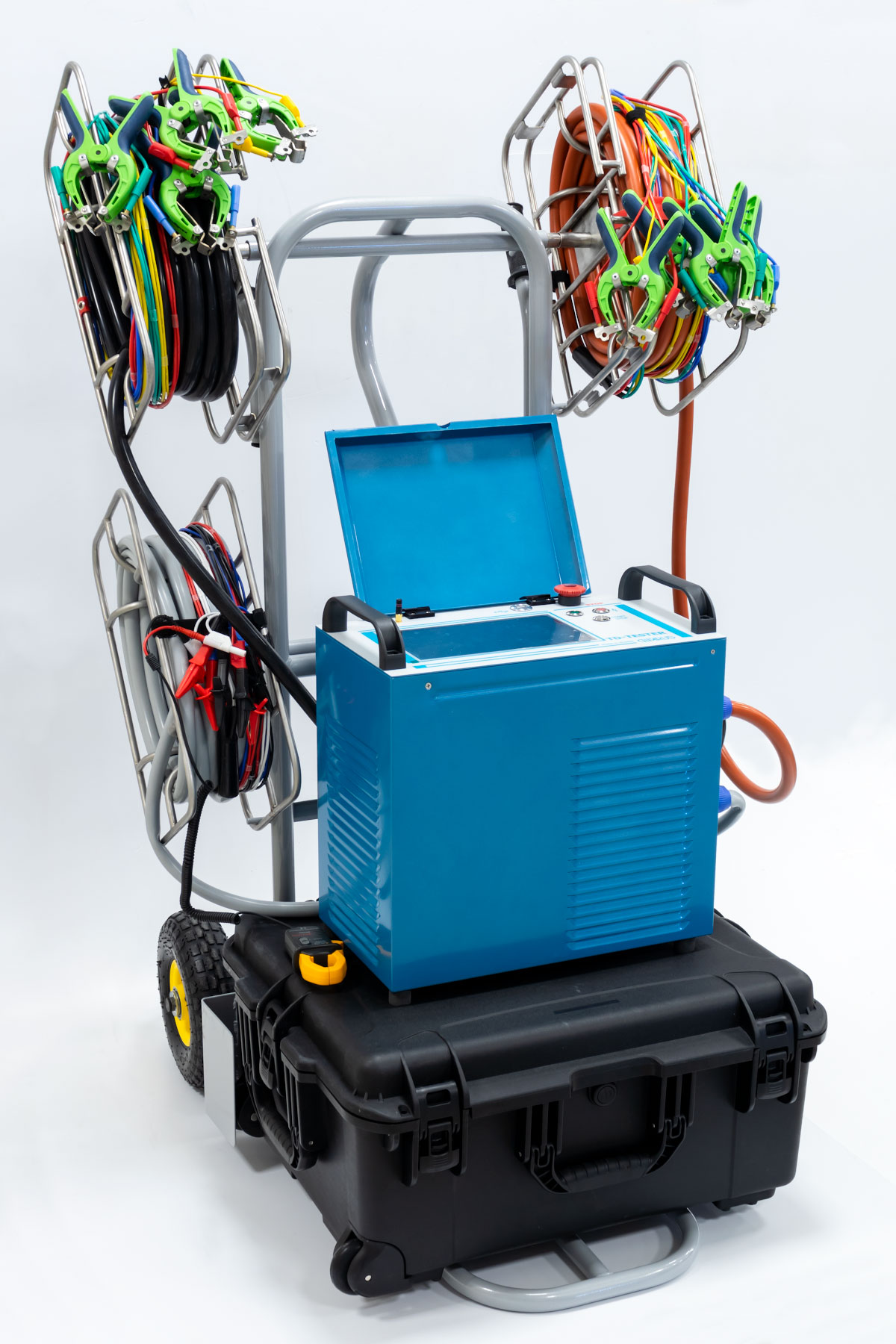

• Прибор TD-Tester имеет максимально компактную конструкцию и поставляется в защитном транспортном кейсе, что позволяет легко перевозить это сложное диагностическое оборудование, устанавливать и эксплуатировать его рядом с контролируемым силовым трансформатором.

Организация тестирования силовых трансформаторов

• Все диагностические тесты контролируемого трансформатора, выполняемые прибором TD-Tester, включая обработку зарегистрированной информации, осуществляются в автоматическом режиме.
• Отдельные тесты могут группироваться диагностическим персоналом в комплексную программу функционально или произвольно, по выбору. Все включенные пользователем в комплекс локальные тесты будут выполнены прибором TD-Tester последовательно и в автоматическом режиме.
• Для удобства работы с прибором предусмотрено несколько вариантов управления режимами работы. Допускается управление работой прибора с помощью встроенного активного экрана на лицевой панели прибора, или при помощи удаленного смартфона, планшета, ноутбука, подключаемых с использованием стандартного беспроводного интерфейса.

Четыре экспертных уровня обработки информации при помощи программного обеспечения прибора TD-Tester

Уровень 1. Начальным результатом работы прибора TD-Tester во всех режимах являются наборы стандартных измеренных и расчетных параметров, состав которых определяется типом выполненных тестов, определенных персоналом.

Уровень 2. На основании более подробного анализа результатов каждого выполненного теста встроенная в прибор автоматизированная экспертная программа рассчитывает универсальный безразмерный коэффициент текущего технического состояния контролируемой подсистемы трансформатора.

Уровень 3. По результатам экспертной обработки результатов всех диагностических тестов, выполненных при помощи прибора TD-Tester, в программном обеспечении автоматически рассчитывается итоговый комплексный коэффициент технического состояния контролируемого трансформатора.

Уровень 4. По итогам сбора информации о всех тестах, выполненных комплексом переносных приборов, в программном обеспечении прибора TD-Tester формируется итоговое комплексное диагностическое заключение о техническом состоянии всех подсистем диагностируемого трансформатора, рассчитывается итоговый коэффициент текущего технического состояния силового трансформатора. Величина этого коэффициента позволяет оценивать возможность дальнейшей безаварийной эксплуатации контролируемого силового трансформатора.

Прибор марки TD-Tester является базовым устройством комплекса оборудования для проведения обследований трансформаторов

Прибор TD-Tester входит в набор из пяти переносных диагностических приборов производства компании ДИМРУС, предназначенных для комплексной оценки технического состояния силовых трансформаторов.

Дополнительно к прибору TD-Tester этот комплекс включает в себя:

1. Прибор PD-Analyzer, предназначенный для регистрации импульсов частичных разрядов в изоляции высоковольтных вводов и обмоток трансформатора, определения типа и оценки степени опасности выявленных дефектов.
2. Прибор TDGM-07, предназначенный для контроля концентрации семи газов, растворенных в масле бака трансформатора.
3. Прибор FreDA, предназначенный для измерения и анализа частотно зависимых параметров силового трансформатора, определенных в широком диапазоне частот, от тысячных долей герца до десятков мегагерц.

Прибор марки TD-Tester является информационной и экспертной основой для всего набора диагностических переносных приборов, при помощи которых производится комплексное обследование силовых и распределительных трансформаторов.

С этой целью в программном обеспечении прибора TD-Tester предусмотрена возможность:

• Проведения сбора информации о результатах всех диагностических тестов, выполненных переносными диагностическими приборами, контролирующими различные подсистемы трансформатора.
• Оценка текущего технического состояния трансформатора при помощи встроенного в программное обеспечение прибора набора аналитических и экспертных алгоритмов.

Итогом анализа является обобщенный коэффициент текущего технического состояния трансформатора.

Этот коэффициент технического состояния КТТС контролируемого трансформатора может служить основой для эксплуатационного персонала при планировании сроков проведения и определения объемов необходимых ремонтных и сервисных работ с контролируемым трансформатором.
