Тангенс-Д – переносной прибор контроля технического состояния высоковольтных вводов силовых трансформаторов

Переносной прибор марки Тангенс-Д производства фирмы ДИМРУС предназначен для проведения испытаний и оценки технического состояния изоляции высоковольтных вводов различного исполнения

Функциональные возможности прибора Тангенс-Д

Основные функциональные возможности прибора марки Тангенс-Д определяются наличием и возможностями встроенных в прибор двух источников испытательного напряжения:

• Универсальный высоковольтный источник переменного тока регулируемой амплитуды и частоты.
• Источник постоянного напряжения регулируемой амплитуды.

В состав встроенных технических средств прибора также входят эталонный высоковольтный вакуумный конденсатор и четырехканальный высокоточный измеритель параметров векторов токов и напряжений.

Благодаря наличию этих встроенных эффективных составляющих при помощи прибора Тангенс-Д можно автономно выполнять все необходимые диагностические испытания и тесты, предназначенные для определения текущего технического состояния изоляции высоковольтных вводов.

Особенностью прибора Тангенс-Д является измерение параметров высоковольтной изоляции при приложении испытательного напряжения регулируемой частоты и амплитуды. Это позволяет минимизировать влияние наведенных помех промышленной частоты, уровень которых на территории подстанций обычно очень высок.

По результатам выполненных измерений первичных параметров высоковольтных вводов в программном обеспечении прибора марки Тангенс-Д рассчитываются основные и наиболее информативные параметры высоковольтной изоляции контролируемого оборудования:

• Тангенс угла диэлектрических потерь в изоляции высоковольтных вводов трансформатора.
• Емкость контролируемого объекта - емкость С1 высоковольтного ввода трансформатора.
• Активное, реактивное и полное сопротивления изоляции высоковольтного оборудования.

Тангенс угла диэлектрических потерь в изоляции ввода является наиболее информативным диагностическим параметром, указывающим на появление признаков возникновения дефектных состояний. Увеличение величины емкости ввода С1 уже показывает, что дефекты во вводе развились до опасного уровня.

Для проведения более полной и многосторонней оценки технического состояния высоковольтных вводов при помощи прибора Тангенс-Д могут быть выполнены два дополнительных испытания:

• Расчет тангенса угла потерь в изоляции при изменении частоты приложенного испытательного напряжения в диапазоне 15-600 Гц. При помощи такого теста можно оценить влагосодержание в изоляции высоковольтного ввода.

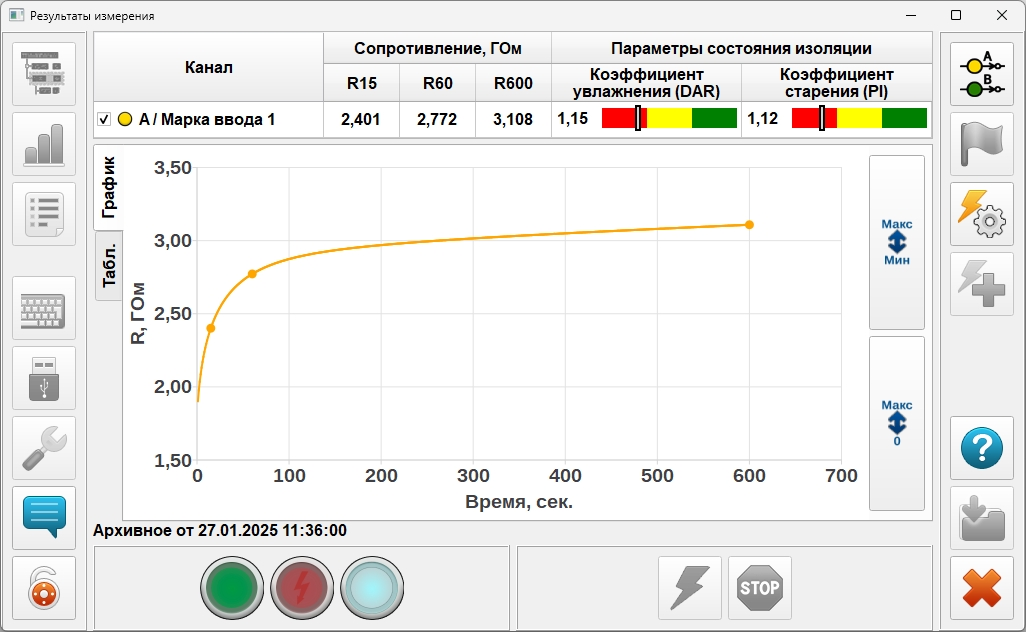

• Измерение сопротивлений изоляции ввода на разных временных интервалах R15, R60 и R600, при помощи которых оценивается степень старения изоляции ввода и также уровень влагосодержания в изоляции. Этот тест производится при приложении к испытуемому вводу напряжения от встроенного источника постоянного регулируемого напряжения.

Конструктивные особенности прибора Тангенс-Д

Для практической реализации всех диагностических возможностей в приборе Тангенс-Д использован ряд эффективных конструктивных и программных решений:

• Наличие встроенных регулируемых источников переменного и постоянного напряжений, при помощи которых автономно производятся все испытания, до трех вводов одновременно.
• Универсальность используемых схемных решений внутри прибора и простота подключения к реальным объектам. Для проведения испытаний вводов достаточно один раз подключиться к контролируемому вводу (вводам) при помощи высоковольтного и сигнальных кабелей. После этого все необходимые коммутации и переключения измерительных схем производятся внутри прибора в автоматическом режиме.
• Встроенное программное обеспечение имеет полный набор расчетных и эффективных экспертных алгоритмов. Окончательный экспертный анализ результатов выполненных диагностических тестов также производится в приборе.
• Прибор Тангенс-Д поставляется в пластиковом транспортном защитном корпусе. Это позволяет устанавливать и эксплуатировать его рядом с трансформатором. Для использования в универсальных лабораториях прибор может быть поставлен в металлическом корпусе.

• В состав поставки прибора Тангенс-Д может быть включен переносной эталон марки Эталон-Т, при помощи которого оперативно проверяются работоспособность и точность работы прибора.

Тестирование изоляции высоковольтных вводов при помощи прибора Тангенс-Д

Все диагностические тесты и испытания вводов выполняются при помощи прибора Тангенс-Д по заданной программе в автоматическом режиме.

Для удобства работы предусмотрено несколько вариантов управления режимами работы прибора. Допускается управление с помощью активного экрана компьютера на лицевой панели прибора или с помощью удаленного смартфона, планшета, ноутбука, подключаемых с использованием стандартного беспроводного интерфейса.

Передача полученной диагностической информации о состоянии изоляции вводов и обмоток трансформатора в базовый прибор Тангенс-Д или в систему АСУ-ТП может производиться при помощи нескольких интерфейсов связи:

• Подключение прибора Тангенс-Д к компьютеру службы диагностики может осуществляться при помощи сетевого интерфейса Ethernet.
• Для передачи информации между приборами также может быть использован стандартный беспроводной интерфейс Bluetooth.
• Передача информации о выполненных тестах, загрузка данных и модифицированных программ в прибор Тангенс-Д может производиться при помощи локального интерфейса USB.

Обработка первичной информации при помощи встроенной экспертной программы

После проведения испытаний и тестов вводов производится экспертная обработка полученной информации, после чего пользователю доступна следующая диагностическая информация:

• Тангенс угла диэлектрических потерь в изоляции и величина емкости C1.
• Наличие зависимости параметров ввода от частоты, показывающей повышенное влагосодержание.
• Оценка влагосодержания в изоляции на основе расчета коэффициентов абсорбции и поляризации.
• Если в процессе тестирования будет выявлено значительное ухудшение характеристик ввода, то экспертной системой будет определен тип дефекта, приведший к ухудшению параметров.
• На основании всей исходной и экспертной информации в программе прибора Тангенс-Д рассчитывается коэффициент текущего технического состояния каждого контролируемого ввода КТТС.

Расчетный коэффициент текущего технического состояния КТТС вводов трансформатора служит основой для планирования эксплуатационным персоналом сроков проведения и объемов необходимых ремонтных работ.

Значение коэффициента КТТС вводов трансформатора используется как важная составляющая для определения комплексного технического состояния контролируемого трансформатора.

Состав поставки прибора Тангенс-Д

• В состав стандартной поставки прибора Тангенс-Д для диагностики технического состояния изоляции высоковольтных вводов и обмоток силовых трансформаторов входит следующее:
• Измерительный прибор марки Тангенс-Д.
• Комплект соединительных кабелей для проведения испытаний высоковольтных вводов различного типа под испытательным и рабочим напряжениями, в дополнительном кейсе.
• Комплект необходимой технической документации и программное обеспечение регистрации и экспертной обработки измерений на носителе.
• Измерительный эталон Эталон-Т для тестирования прибора Тангенс-Т (опция).

По согласованию состав поставки технических средств прибора Тангенс-Д может быть изменен.
